双法兰差压变送器产品概述
双法兰差压变送器是用于防止管道中的介质直接进入变送器里的压力传感器组件中，它与变送器之间是靠注满流体的毛细管连接起来的。RZ3351DP-R双法兰差压变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后将其转换为4～20mA DC信号输出。RZ3351DP-R双法兰差压变送器也可与HART手操器相互通讯，通过它进行设定、监控。
双法兰差压变送器性能规格
（零基准校验范围，参考条件下，硅油充液，316L不锈钢隔离膜片）
| 参考精度 | ±0.075%校验量程 | |
| 稳定性 | ±0.1%URL（6个月） | |
| 环境温度影响 | 零点误差 | ±0.2%URL/56℃ |
| 总体误差 | ±（0.2%URL+0.18%校验量程）/56℃ | |
| 静压影响 | 零点 | 在13790kPa下，对于量程4和5为±0.2%URL，其他量程为±0.25%URL（零点误差可在线通过调零修正） |
| 量程 | 可修正至±0.25%输出读数/6895kPa | |
| 振动影响 | 在任意轴向上，200Hz下震动影响为±0.5%URL/g | |
| 电源影响 | ＜±0.005%输出量程/伏特 | |
| 负载影响 | 没有负载影响，除非电源电压有变化 | |
| 电磁干扰/射频干扰（EMI/RFI影响） | 由20至1000MHz，场强达至30V/M时，输出漂移小于±0.1%量程 | |
双法兰差压变送器功能规格
| 测量范围 | 见订购指南 | |
| 零点与量程 | 可用本机量程和零点按钮调整或用HART手操器远程调整 | |
| 零点正、负迁移 | 零点正迁移时，量程上限必须 ≤+URL；零点负迁移时，量程下限必须≥-URL。（校验量程必须大于或等于小量程） | |
| 输出信号 | 4～20mA DC，用户可选择线性或平方根输出，数字过程变量叠加在4～20mA DC信号上，可共采用HART协议的上位机使用 | |
| 环境温度极限 | 不带液晶表头 | -40～85℃ |
| 带液晶表头 | -20～60℃ | |
| 过程温度极限 | 普通硅油 高温硅油 氟油 惰性液 | -40～149℃ |
| 15～315℃ | ||
| -45～205℃ | ||
| -18～177℃ | ||
| 贮存温度极限 | 不带液晶表头 | -46～110℃ |
| 带液晶表头 | -40～70℃ | |
| 环境湿度 | 0-100%相对湿度 | |
| 静压与过压极限 | 变送器任意一侧加0～13.79MPa压力不会引起损坏，在3.45kPa～13.79Mpa的静压范围内工作时符合性能规格要求 | |
| 容积变化量 | ＜0.16cm³ | |
双法兰差压变送器安装
| 电源及负载条件 |  | |
| HART通讯 | 通讯要求 | 要求有一个小250Ω电阻 |
| 通讯距离 |  | |
物理规格
| 接液部分材质 | 接液膜片 | 316L不锈钢、哈氏合金C-276、蒙乃尔或钽 （每种型号可选材料参见订购指南） |
| 膜盒垫圈和过程接头垫圈 | 氟橡胶等其他材料 | |
| 非接液部分材质 | 螺栓 | 不锈钢 |
| 电子外壳 | 低铜合金铝，符合NEMA 4X | |
| 表盖O型圈 | 丁腈橡胶 | |
| 铭牌和位号牌 | 不锈钢 | |
| 填充液 | 硅油或惰性液 | |
| 连接 | 参见订购指南确定过程接口 | |

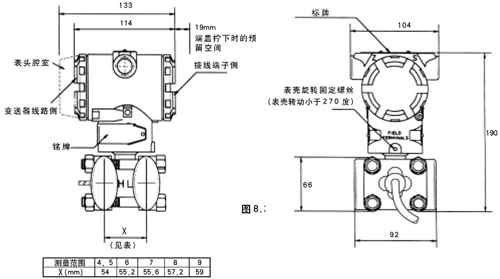

双法兰差压变送器外形结构
| 外形图 单位：mm |  |
双法兰差压变送器订购指南
| RZ3351DP-R | 双法兰差压变送器 | ||||||||
| 代号 | 测量范围 | ||||||||
| 4 5 6 7 8 | 0-6.2～37.4kPa 0-31～186.8kPa 0-117～690kPa 0-345～2068kPa 0-1170～6890kPa | ||||||||
| 代号 | 输出信号 | ||||||||
| E S L | 4～20mA 4～20mA，HART协议数字通讯 4～20mA，智能现场可调 | ||||||||
| 代号 | 远传装置 | ||||||||
| 高压侧 | 低压侧 | ||||||||
| 1 2 3 4 5 | PFW/RTW PFW/RTW EFW EFW EFW | 普通引压接头 PFW/RTW 普通引压接头 EFW PFE/RTW | |||||||
| 代号 | 毛细管长度 | ||||||||
| L1 L2 L3 L4 L5 | 1.5 mm 3.0 mm 4.5 mm 6.0 mm 7.5 mm | ||||||||
| 代号 | 显示表头（可选项） | ||||||||
| M1 M2 M3 M4 | 线性指示表（0-100%刻度） 平方根指示表（0-100%刻度） 31/2位LCD液晶显示表（0-100%线性） 31/2位LCD液晶显示表（可特殊设定） | ||||||||
| 代号 | 安装支架 | ||||||||
| B1 B2 B3 | 管装弯支架（管外径Φ50～Φ60） 板装弯支架 管装直支架（管外径Φ50～Φ60） | ||||||||
| 代号 | 特殊规格 | ||||||||
| S d i | 标准型（无防爆） 隔爆型：Exd Ⅱ CT6 本安型：ExiaⅡ CT6 | ||||||||
RZ3351DP-R 4 S 1 L1 M1 B1 s  典型型号 |
注：1、远传装置选型参见附录一
2、若对产品有特殊要求，本公司可提供定制。

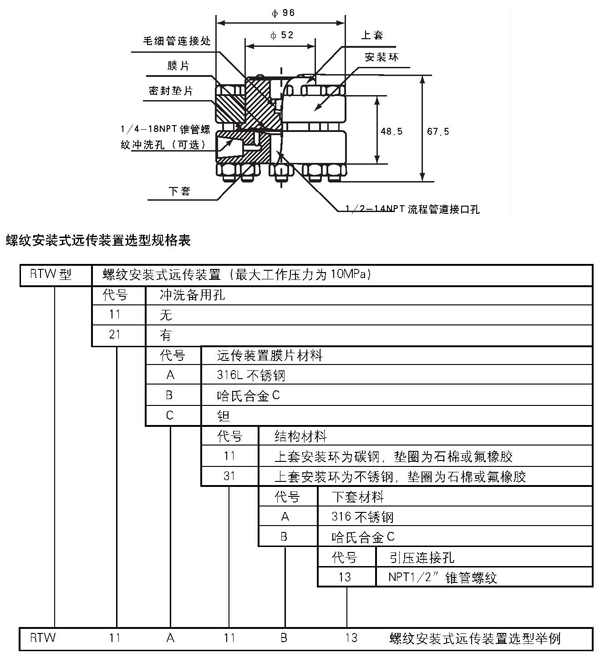

附录一 远传装置尺寸与选型

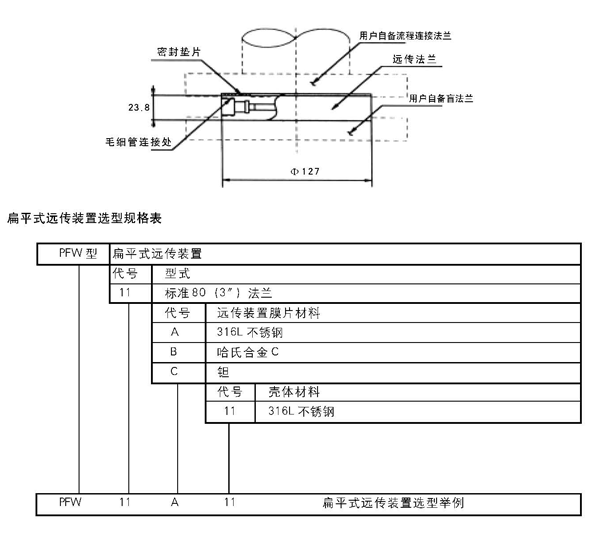

PFW扁平式远传装置
PFW扁平式远传装置

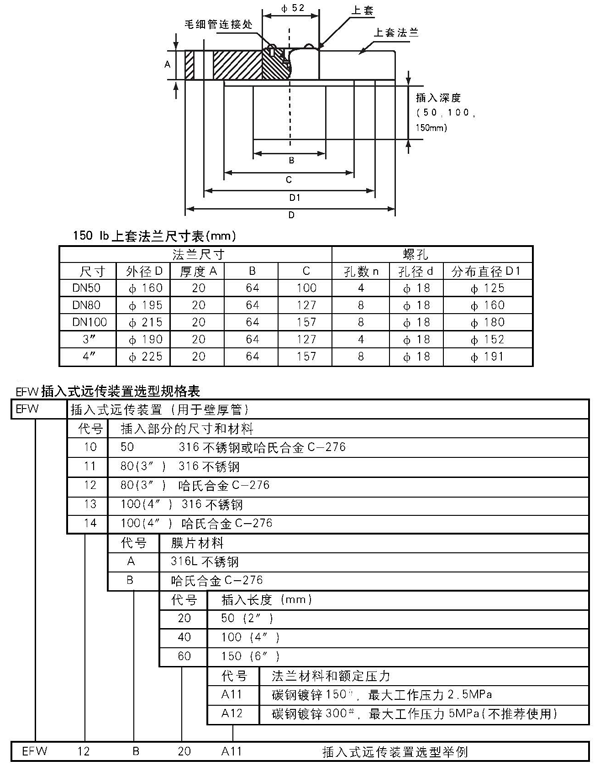

EFW扁平式远传装置
