产品编号: RZ-500

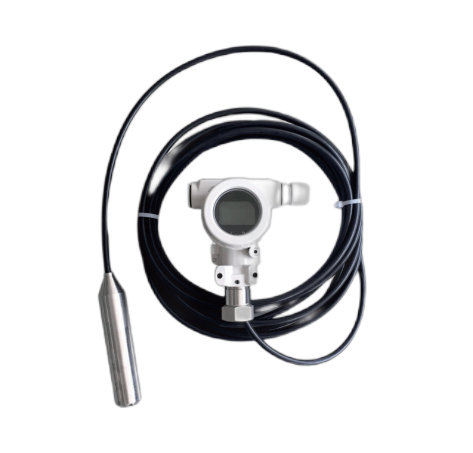

产品名称:RZ-500投入式液位变送器
产品类别:投入式液位变送器
RZ-500投入式液位变送器的详细资料:
投入式液位变送器采用德国SENSE压力传感器原装组件生产,主要用于城市给排水,水处理厂、水库、河流、海洋、储油罐、及石油、化工、电力等部门的液位测量,被测介质可以是水、油、酸性、碱性及粘稠性液体。仪表输出二线制4~20mADC标准电流信号,具有技术、精度高、质量稳定可靠,安装使用方便等优点,是一种过程检测控制系统中理想的液位仪表。
投入式液位变送器是基于所测液体静压与该液体高度成正比的原理,采用扩散硅或陶瓷敏感元件的压阻效应,将静压转成电信号。经过温度补偿和线性校正。转换成4-20mADC标准电流信号输出。投入式液位变送器的传感器部分可直接投入到液体中,变送器部分可用法兰或支架固定,安装使用极为方便 。
投入式液位变送器主要技术指标:
精确度:0.5%FS(现场表头指示精确度2.5%FS)
测量范围:0~2,5,10,20,50,170m
供电电源:24VDC
输出电流4~20mADC(二线制)
负载电阻:0~620Ω
液位过载:2倍
使用温度:-25~+70℃
保管温度:-40~+125℃
被测介质:可与316和1Cr18Ni9Ti不锈钢及橡胶共存的液体
螺纹接口:M14*1.5、长15mm
外型尺寸:直径Ф28mm、长170mm
投入式液位变送器型号规格:
型谱 | 说明 | ||||||||||
RZ-JY500 | 投入式液位变送器 | ||||||||||
类质 | 1 | 缆式 | |||||||||
2 | 杆式(传感器装在底部,直接 | ||||||||||
3 | 防腐式 | ||||||||||
4 | 导压杆式(传感器装在上部, 不直接接触介质) | ||||||||||
过程连接形式 | T | 支架安装 | |||||||||
N | 法兰安装DN40PN1. 0 | ||||||||||
Y | 特别约定 | ||||||||||
传感器连接材料 | 1 | 304 | 杆式 | ||||||||
2 | 316 | ||||||||||
3 | 316L | ||||||||||
4 | 丁晴橡胶与 聚氯乙烯复 合物 | 缆式 | |||||||||
5 | 聚四氟乙 烯,(聚丙 | ||||||||||
防爆方式 | 0 | 不防爆 | |||||||||
E | 本安防爆Exia II CT6 | ||||||||||
显示方式 | 0 | 不带现场批示 | |||||||||
Z | 带电流表指示(0-100%刻度) | ||||||||||
X | 带液晶数字显示 | ||||||||||
配重情况 | 0 | 无需配重 | |||||||||
W | 需要配重 | ||||||||||
-□ | 安装高度(mm) | ||||||||||
-□ | 测量高度(誦) | ||||||||||
-□ | 被测介质密度(g/cm3)
|
