产品编号： RZS-3051GP
产品类别：智能压力变送器
智能压力变送器产品概述
RZ3051-GP智能压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后将其转换为4～20mA DC信号输出。RZ3051-GP智能压力变送器也可与HART手操器相互通讯，通过它进行设定、监控。
智能压力变送器性能规格
（零基准校验范围，参考条件下，硅油充液，316L不锈钢隔离膜片）
| 参考精度 | ±0.075%校验量程 | |
| 稳定性 | ±0.1%URL（6个月） | |
| 环境温度影响 | 零点误差 | ±0.2%URL/56℃ |
| 总体误差 | ±（0.2%URL+0.18%校验量程）/56℃ | |
| 振动影响 | 在任意轴向上，200Hz下震动影响为±0.5%URL/g | |
| 电源影响 | ＜±0.5%输出量程/伏特 | |
| 负载影响 | 没有负载影响，除非电源电压有变化 | |
| 电磁干扰/射频干扰（EMI/RFI影响） | 由20至1000MHz，场强达至30V/M时，输出漂移小于±0.1%量程 | |
| 安装位置影响 | 零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉，量程无影响 | |
智能压力变送器功能规格
| 测量范围 | 见订购指南 | |
| 零点与量程 | 可用本机量程和零点按钮调整，或用HART手操器远程调整 | |
| 零点正、负迁移 | 零点正迁移时，量程上限必须 ≤+URL；零点负迁移时，量程下限必须≥-URL。（校验量程必须大于或等于小量程） | |
| 输出信号 | 4～20mA DC，用户可选择线性或平方根输出，数字过程变量叠加在4～20mA DC信号上，可共采用HART协议的上位机使用 | |
| 阻尼时间常数 | 阻尼时间常数可调，以0.1秒递增，由小至16.0秒 | |
| 环境温度极限 | 不带液晶表头 | -40～85℃ |
| 带液晶表头 | -30～60℃ | |
| 过程温度极限 | 充硅油 | -40～104℃ |
| 充惰性液 | -18～85℃ | |
| 贮存温度极限 | 不带液晶表头 | -46～110℃ |
| 带液晶表头 | -40～70℃ | |
| 环境湿度 | 0-100%相对湿度 | |
| 过压极限 | 测量范围至6.90 MPa时，过压极限为0～13.9MPa | |
| 测量范围至20.68MPa时，过压极限为0～31.02MPa | ||
| 测量范围至41.37MPa时，过压极限为0～51.71MPa | ||
| 容积变化量 | ＜0.16cm³ | |
智能压力变送器安装
| 电源及负载条件 |  | |
| HART通讯 | 通讯要求 | 要求有一个小250Ω电阻 |
| 通讯距离 |  | |
智能压力变送器物理规格
| 接液部分材质 | 接液膜片 | 316L不锈钢、哈氏合金C-276、蒙乃尔或钽 （每种型号可选材料参见订购指南） |
| 容室法兰和过程接头 | 316L不锈钢、哈氏合金C或蒙乃尔 （每种型号可选材料参见订购指南） | |
| 膜盒垫圈和过程接头垫圈 | 氟橡胶等其他材料 | |
| 排液/排气阀 | 316L不锈钢、哈氏合金C或蒙乃尔 （每种型号可选材料参见订购指南） | |
| 非接液部分材质 | 螺栓 | 不锈钢 |
| 电子外壳 | 低铜合金铝，符合NEMA 4X | |
| 表盖O型圈 | 丁腈橡胶 | |
| 铭牌和位号牌 | 不锈钢 | |
| 填充液 | 硅油或惰性液 | |
| 连接 | 参见订购指南确定过程接口 | |

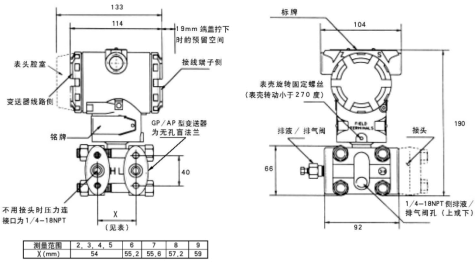

智能压力变送器外形结构
| 外形图 单位：mm |  |
智能压力变送器订购指南
| RZ3051-GP | 智能压力变送器 | ||||||||||
| 代号 | 测量范围 | ||||||||||
| 3 4 5 6 7 8 9 0 | 0-1.3～7.5kPa 0-6.2～37.4kPa 0-31～186.8kPa 0-117～690kPa 0-345～2068kPa 0-1170～6890kPa 0-3480～20680kPa 0-6890～41370kPa | ||||||||||
| 代号 | 输出信号 | ||||||||||
| E S L | 4～20mA 4～20mA，HART协议数字通讯 4～20mA，智能现场可调 | ||||||||||
代号 | 接液部分材质 | ||||||||||
| 法兰接头 | 排气/排液阀 | 膜片 | |||||||||
| 22 23 24 25 56 | 316不锈钢 316不锈钢 316不锈钢 316不锈钢 哈氏合金C | 316不锈钢 316不锈钢 316不锈钢 316不锈钢 哈氏合金C-276 | 316不锈钢 哈氏合金C-276 蒙乃尔 钽 哈氏合金C-276 | ||||||||
| 代号 | 显示表头（可选项） | ||||||||||
| M1 M2 M3 M4 | 线性指示表（0-100%刻度） 平方根指示表（0-100%刻度） 31/2位LCD液晶显示表（0-100%线性） 31/2位LCD液晶显示表（可特殊设定） | ||||||||||
| 代号 | 安装支架 | ||||||||||
| B1 B2 B3 | 管装弯支架（管外径Φ50～Φ60） 板装弯支架 管装直支架（管外径Φ50～Φ60） | ||||||||||
| 代号 | 过程法兰 | ||||||||||
| D D1 D2 | 后面排液/排气 侧面排液/排气，顶部 侧面排液/排气，底部 | ||||||||||
| 代号 | 法兰接头 | ||||||||||
| J N C12 | 带M20×1.5外螺纹的“丁形”接头 带1/2-14NPT內锥管螺纹的“腰形”接头 带1/2-14NPT引压过渡接头及后部焊接不锈钢引压管 | ||||||||||
| 代号 | 特殊规格 | ||||||||||
| s d i | 标准型（无防爆） 隔爆型：Exd Ⅱ CT6 本安型：ExiaⅡ CT6 | ||||||||||
RZ3051-GP 9 S 25 M1 B1 D1 J s  典型型号 |
注：若对产品有特殊要求，本公司可提供定制。
